矾土烧结刚玉
1、特点
矾土烧结刚玉是一种新型的刚玉磨料，具有韧性高、表面粗糙、气孔率低等特习惯，可以制 成球状或其它形状的磨料颗粒。其晶体具有微晶结构，晶体尺寸为4~5μm。矾土烧结刚玉的 晶相结构，除刚玉（α-Al2O3）外，还有少量莫来石（3Al2O3·2SiO2）。在刚玉 与莫来石之间是玻璃体。矾土烧结刚玉主要用于重负荷荒磨强韧钢材，如不锈钢。其优点是磨 削效率高，磨削质量好，不易烧伤工件等。
矾土烧结刚玉的主要性能：
（1）化学成分：Al2O385%~88%，SiO23%~4%， Fe2O35.6%~605%，TiO23.5%~4.5%。
（2）物理性能：真密度3.75g/cm3，堆积密度2.14g/cm3，抗破碎性66%（相对值），显微硬 度16700MPa（1700kg/mm2）.
2、工艺流程

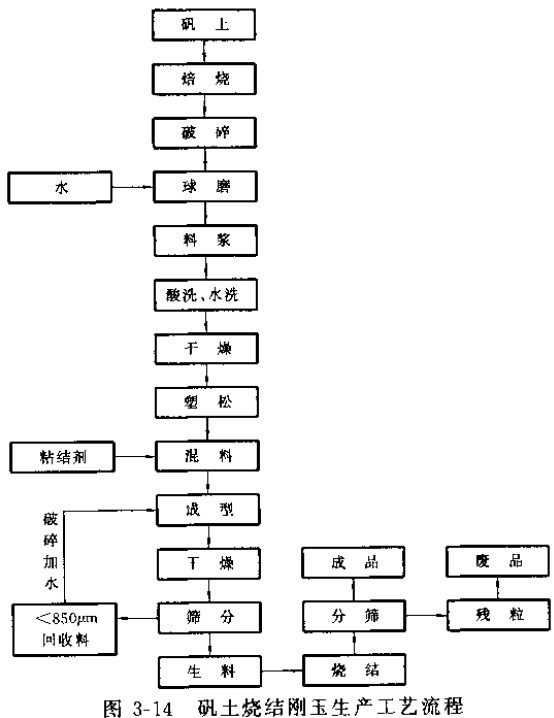

矾土烧结刚玉的生产工艺流程见图：
3、生产过程
1）原料处理
主要原料选用优质矾土。矾土首先经煅烧、破碎，然后经湿法球磨粉碎至3μm以下的微粒 。粉碎后的泥浆状微粒经干燥。干燥后的粉块再进行松散成干料粉。
2）颗粒造型
a、挤压造型
经干燥松散后的矾土干料粉，与临时粘结剂混合均匀，然后用螺旋挤压机通过模嘴挤压成条 ，再切成要求尺寸的颗粒。临时粘结剂可用淀粉、甲基纤维素、膨润土或聚乙烯醇的4%浓度水 溶液。成型挤压力为68.65~98.07MPa（700~1000kgf/cm2），生坯密度为2.05~2.20g/cm3.然后 将挤压成型的颗粒进行干燥。
b、模压成型
将干料粉加临时粘结剂制成半干成型料。把成型料倒入模具，用压机模压成型，压力为 76MPa（775kg/cm2），成型密度为2.10g/cm3.压成的料块放在振动筛上过筛。筛网为8#及16#二 层。8~16#筛网之间的矾土颗粒是制粒的半成品，8#以粗的颗粒用对辊机碾碎，再过筛，16#以 细的颗粒作干料粉用、重新制作成型料。这样制成的颗粒棱角较多，必须用旋转筛进行滚圆整 形，滚掉其棱角，变成球形。
c、电泳沉积成型
将矾土料浆（按重量计：矾土：水：柠檬酸铵=76:23.23:0.77）通过电泳沉积在阳极上，沉 积厚度为1.5~2.5mm，然后用热风吹干，经破碎过筛之后，即成“生粒”。
4、烧结
生粒置700~1000℃预烧，除去临时粘结剂。然后在1470~1530℃高温下烧结。烧结升温每小 时50~80℃，保温3~5h，然后允许在空气中急冷。烧结温度取决于干矾土的化学成分、分散度、 密度等因素。烧结收缩率为20%左右，所以生粒尺寸应比成品大。
